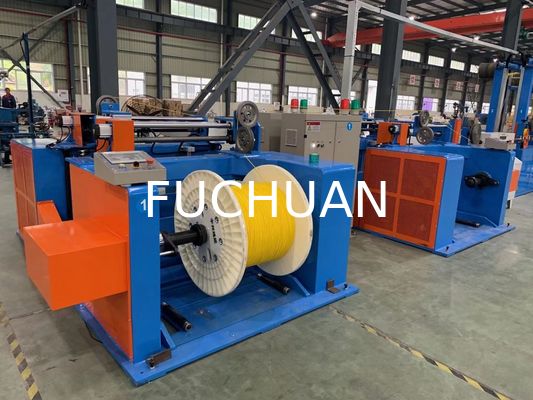

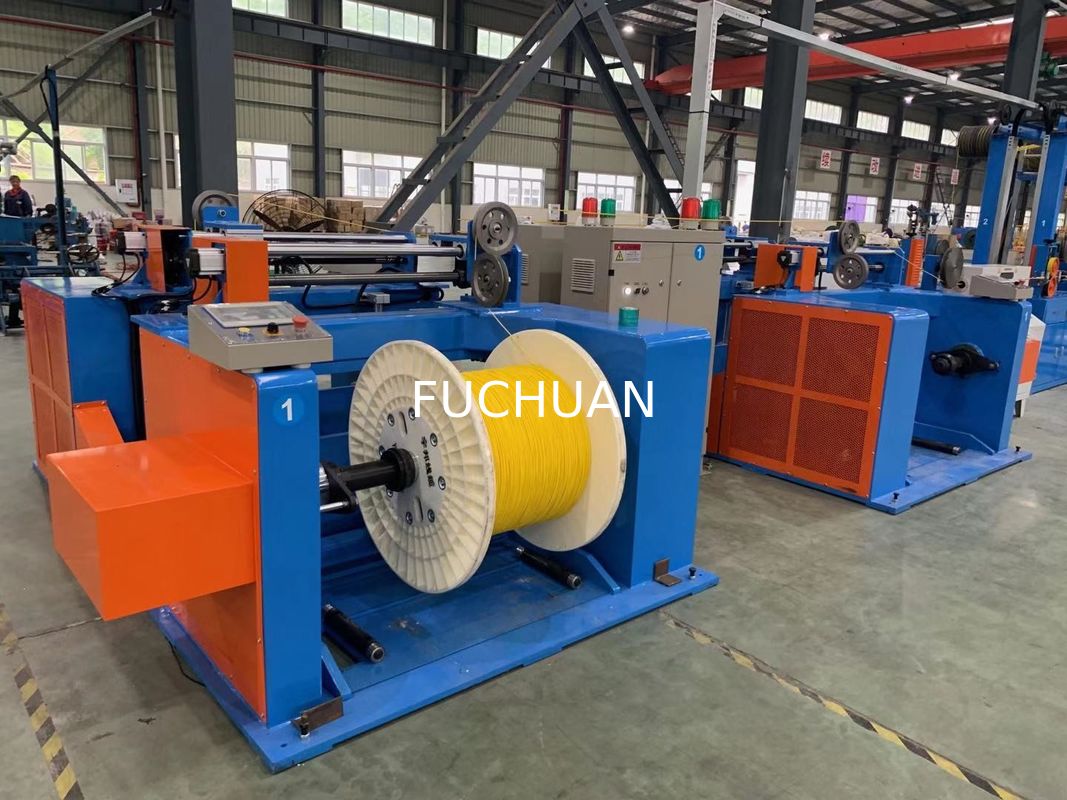

Εξοπλισμός διάτρησης βιομηχανικής μηχανής χάλκινου σύρματος περιστροφής ζυγού

Βιομηχανική μηχανή στροφής σύρματος χαλκού, μηχανή τρύπησης σχοινιών χαλκού

Η μηχανή στροφής σύρματος χαλκού

1. Αλλαγή του μήκους τοποθέτησης: εύκολο στη λειτουργία, απλά αλλάξτε τον κύκλο που οδηγεί σύμφωνα με το φύλλο μήκος τοποθέτησης

2- συσκευή πίεσης: εξοπλισμένη με δύο συσκευές πίεσης που εξασφαλίζουν τη στρογγυλοποίηση του αγωγού μετά την περιστροφή, για την προστασία των χαρακτηριστικών του προϊόντος της στεγανόπετρας αγωγού μόνωσης,μειώνει αποτελεσματικά την φθορά των μονωτικών υλικών.

3Ο τρόπος μέτρησης μετρητών: ο τελευταίος εγχώριος σχεδιασμός, με μετρητές σφινδέλου, η ίδια μηχανή στρεβλώθηκε με προδιαγραφές αγωγού, σφάλμα μετρητή σε ένα δέκα χιλιάδες

Μηχανή περιστροφής σύρματος χαλκού

Μηχανικές επιδόσεις μηχανής ράβδου

1Οργάνωση του σώματος:

1) Υλικό: ατσάλι χαμηλών ανθρακούχων τιμών συγκολλημένο μεταξύ τους.

2) Δομή: το σώμα με αναψύκωση και γήρανση, για την εξάλειψη της εσωτερικής πίεσης, και στη συνέχεια τρυπώντας με μια μηχανή τρυπήματος ακριβείας για να σχηματίσουν ένα καλούπι.

2- Μάζευση.

1) Ομαδοποίηση θέση εισόδου: με το πρόσωπο προς την μπροστινή πόρτα, στη δεξιά πλευρά του μηχανήματος (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη για να αλλάξει στην αριστερή πλευρά).

2) Τρόπος εισόδου ομαδοποίησης: από τη συσκευή αποπληρωμής μέσω της περιοχής ανίχνευσης αποσύνδεσης, πρώτα στην συνολική επιφάνεια υπογραμμής (υποτρύπασμα με 1 + 6 + 12 +... κατανομή), μέσω του πρώτου καλούπιου υπό πίεση,Μετά το δεύτερο καλούπι πίεσηςΑπό την αλουμινένια αψίδα με το δαχτυλίδι από πορσελάνη και στη συνέχεια στο αριστερό σπινδύλο μέσα στον τροχό καθοδήγησης σύρματος,Και μετά από το κεντρικό γωνιακό τροχό καθοδήγησης στον κύριο τροχό, Τελικό για τον καθοδηγητικό τροχό του ευθυγραμμιστή για την τοποθέτηση καλωδίων (βλέπε διάγραμμα μοτίβου εισόδου συσσωρευτών καλωδίων)

3Σπιντέλ:

1) Υλικό: 40Cr χάλυβα σφυρηλατημένο μετά από επεξεργασία σβήσματος και θέρμανσης.

2) Ακριβότητα: Η διάμετρος της εξωτερικής όψης του πυρήνα του άξονα και η όψη του αγωγού είναι αθραυσμένες για να εξασφαλιστεί η συγκεντριστικότητα και η κατακόρυφη με τον άξονα.

3) Δυναμική ισορροπία: πρότυπο G2,5 (0,03 γραμμάρια διαφοράς βάρους)

4Πλάκα αλουμινίου:

1) Υλικό: ZL104

2) Ακρίβεια: Όλες οι άκρες τοποθετούνται σε σχέση με τις τρύπες εντοπισμού (< 0,03 γραμμάρια)

3) Δυναμική ισορροπία: ακρίβεια G2,5 (0,03 γραμμάρια διαφοράς βάρους)

5Οικισμός σπινδέλου:

1) Υλικό: εύκαμπτο σίδηρο QT42-10.

2) Επεξεργασία: Μηχανήματα CNC

3) Ακριβότητα: ένα τρύπα επεξεργασίας, για να εξασφαλιστεί η συγκεντριστικότητα.
