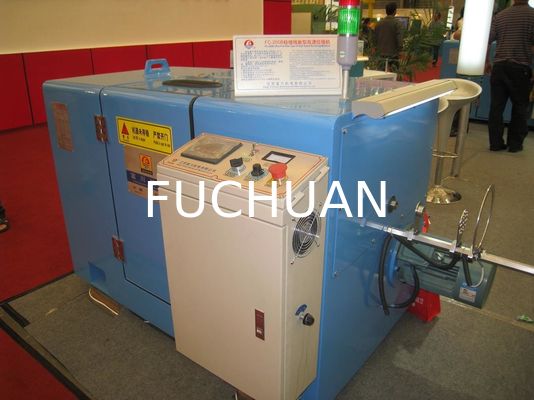

Μηχάνημα συσσώρευσης καλωδίων χάλκινου σύρματος Εξοπλισμός οθόνης αφής υψηλής ακρίβειας

Μηχανή συσσωρευτής καλωδίων υψηλής ακρίβειας / γραμμή εκτόξευσης καλωδίων με οθόνη αφής

Η μηχανή συσσωμάτωσης καλωδίων αξίες:

1. Υψηλή ταχύτητα, καλή σταθερότητα

2. Αυτοματοποιημένος έλεγχος της τάσης: κατά την παρακράτηση, η ανάρτηση του τροχού από το άδειο στο πλήρες,η ένταση πρέπει να αυξηθεί (Με την οθόνη αφής Ελεύθερο Ρυθμίστε τα δεδομένα) Το μηχάνημα μπορεί να ρυθμίσει αυτόματα την ένταση ομαλά, διατηρεί την τάση ομοιόμορφη διακύμανση, μπορεί να επιτύχει τη ρύθμιση της τάσης κατά τη διάρκεια της εργασίας.

3. Σύστημα υπεράκτιας γραμμής: Η πιο πρόσφατη δομή, το σύρμα από το σπινδύλιο απευθείας μέσω του τροχού καθοδήγησης στην ζώνη πλώρη, η πλώρη (με ένα μοναδικό ημικυκλικό σχεδιασμό αυλακώσεων),με την πλώρη με μια ημικύκλιο πορσελάνινη γραμμή δακτυλίου για να αποφευχθεί η λειτουργία υψηλής ταχύτητας λόγω της αντίστασης του ανέμου που προκαλείται από γρατζουνιές., το φαινόμενο των μετοχών άλματος

4. Λιπαντική σπινθήρα: λιπαντική βούτυρο (Λάθη λιπαντικής πετρελαίου: η θερμοκρασία του πετρελαίου αυξάνεται κατά τη διάρκεια της λειτουργίας υψηλής ταχύτητας, και η ομίχλη πετρελαίου θα συγκεντρωθεί σε χάντρες στον τοίχο,πέφτουν στο τροχό και μολύνουν τον αγωγό, προκαλούν φουσκάλες όταν οι σωλήνες απομονώνονται)

5Προστασία ασφαλείας: Εάν η επαφή με την πόρτα δεν είναι εγκατεστημένη, η επαφή με το ασανσέρ δεν είναι εγκατεστημένη,εσωτερικό και εξωτερικό καλώδιο σπασμένη εμφάνιση σφάλματος στην οθόνη αφής στον αυτόματο συναγερμό ή δεν μπορεί να ξεκινήσει να λειτουργεί

6Ο τρόπος μέτρησης μετρητών: ο τελευταίος εγχώριος σχεδιασμός, με μετρητές σφινδέλου, η ίδια μηχανή στρεβλώθηκε με προδιαγραφές αγωγού, σφάλμα μετρητή σε ένα δέκα χιλιάδες

κύριες παραμέτρους απόδοσης

1Εφαρμογή: πάνω από 7 τεμάχια συρματόσχοινα από κράμα, κασσίτερο, σμάλτο κ.λπ. 1 + 6 μπορεί να αντικαταστήσει την περιστροφή με ράμματα

2Διάστημα διαμέτρου μονοειδών: φ0,025 ~ φ0,08 mm

3Διάστημα διαμέτρου στρεβλωμένου καλωδίου: φ0.075~ φ0.24mm

4. Περιοχή διατομής των ράβδων: 0,0034~ 0,035mm2

5Προδιαγραφές τροχιάς: φ200mm × 31mm × φ135mm (ή προσαρμοσμένα με τα σχέδια του πελάτη)

6. Μέγιστη ταχύτητα: 3000 στροφές ανά λεπτό ((Σχεδιαστική ταχύτητα) ·

7Φύλαξη καλωδίων: φ15mm τύπος ελαφρύς ράβδου ρυμουλκούμενου ρυμουλκούμενου, μήκος και απόσταση μπορούν να ρυθμίζονται με ακρίβεια

8Διάστημα τοποθέτησης των νημάτων: 0,8 ~ 4,0 mm κατηγορία 14

9Κύριο κινητήρα: κινητήρας AC 2,2 kW

10- Κατεύθυνση: μηχανή αριστερού χεριού, δηλαδή με το πρόσωπο προς την μπροστινή πόρτα, πληρωμή δεξιά (μπορεί να γίνει προσαρμογή σύμφωνα με τις απαιτήσεις του πελάτη)

11Σφραγίδα σώματος και πόρτας: πλαστική σφραγίδα

12Σφραγίδα: Μηχανολογικός δαχτυλίδι συγκράτησης ελαίου

Μηχανικές επιδόσεις

1Οργάνωση του σώματος:

1) Υλικό: ατσάλι χαμηλών ανθρακούχων τιμών συγκολλημένο μεταξύ τους.

2) Δομή: το σώμα με αναψύκωση και γήρανση, για την εξάλειψη της εσωτερικής πίεσης, και στη συνέχεια τρυπώντας με μια μηχανή τρυπήματος ακριβείας για να σχηματίσουν ένα καλούπι.

2- Μάζευση.

1) Ομαδοποίηση θέση εισόδου: με το πρόσωπο προς την μπροστινή πόρτα, στη δεξιά πλευρά του μηχανήματος (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη για να αλλάξει στην αριστερή πλευρά).

2) Τρόπος εισόδου ομαδοποίησης: από τη συσκευή αποπληρωμής μέσω της περιοχής ανίχνευσης αποσύνδεσης, πρώτα στην συνολική επιφάνεια υπογραμμής (υποτρύπασμα με 1 + 6 + 12 +... κατανομή), μέσω του πρώτου καλούπιου υπό πίεση,Μετά το δεύτερο καλούπι πίεσηςΑπό την αλουμινένια αψίδα με το δαχτυλίδι από πορσελάνη και στη συνέχεια στο αριστερό σπινδύλο μέσα στον τροχό καθοδήγησης σύρματος,Και μετά από το κεντρικό γωνιακό τροχό καθοδήγησης στον κύριο τροχό, Τελικό για τον καθοδηγητικό τροχό του ευθυγραμμιστή για την τοποθέτηση καλωδίων (βλέπε διάγραμμα μοτίβου εισόδου συσσωρευτών καλωδίων)

3. Σύστημα λίπανσης ελαστικών σπινδέλων:

1) Μέθοδος λίπανσης: λίπανση βουτύρου

2) Μοντέλο βουτύρου: LGMT2

3) Μέθοδος σφράγισης: μηχανικό δαχτυλίδι συγκράτησης ελαίου, διατηρήστε την μηχανή καθαρή στο εσωτερικό

4.Αποκτήστε:Ελέγχος της τεντώσεως τεντώσεως: μέσω της τεντώσεως του νήματος ελέγχου του μαγνητικού συμπλέκτη, από τον ελεγκτή του προγράμματος PLC ρυθμίζει αυτόματα την τάση, διατηρεί σταθερή την τάση

5- Ρήψη καλωδίων:Ειδική συσκευή διάθεσης καλωδίων δύο κατευθύνσεων, φ15mm τύπου ελαφρύς ράβδου, μήκος και απόσταση του καλωδίου μπορούν να ρυθμιστούν με ακρίβεια

6Μέγεθος τροχιάς:

(Μπορεί να προσαρμοστεί)

7Δυναμική ισχύς: 1KW

8. εγκατεστημένη ισχύς: 2,2 kW

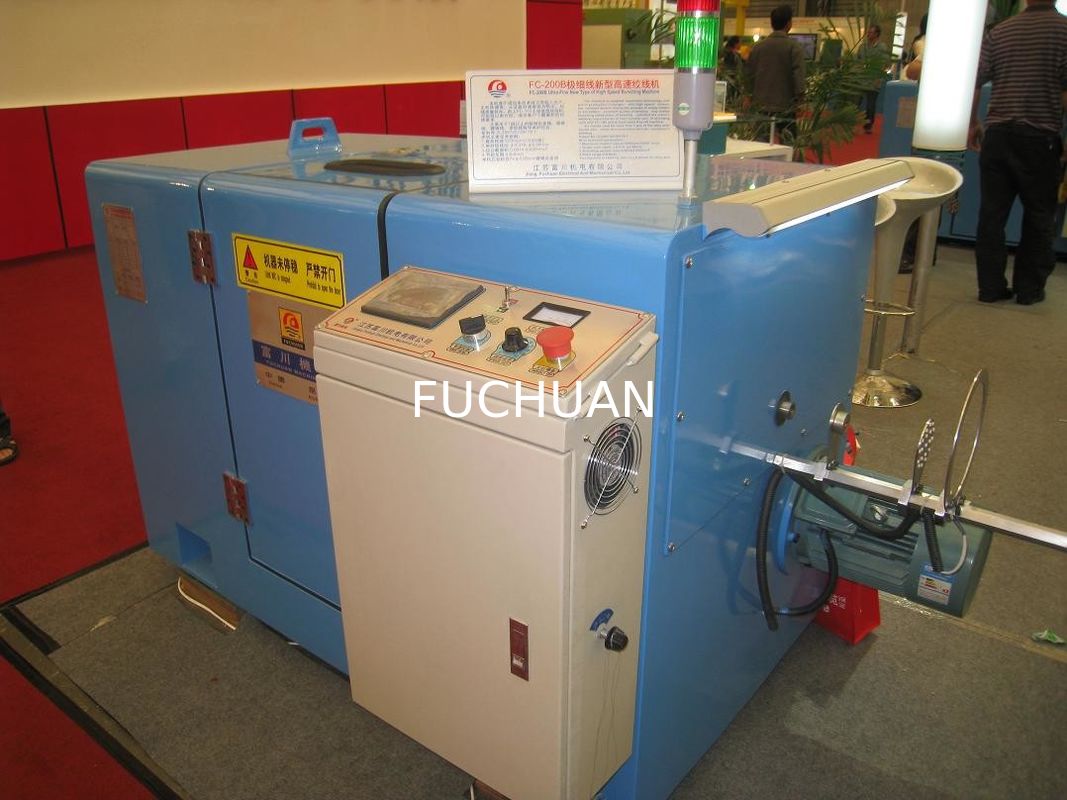

Λεπτομέρειες:
